Q: 部可调相位补偿
A: 某些DC/DC转换器的相位补偿可以通过外部元件设置。

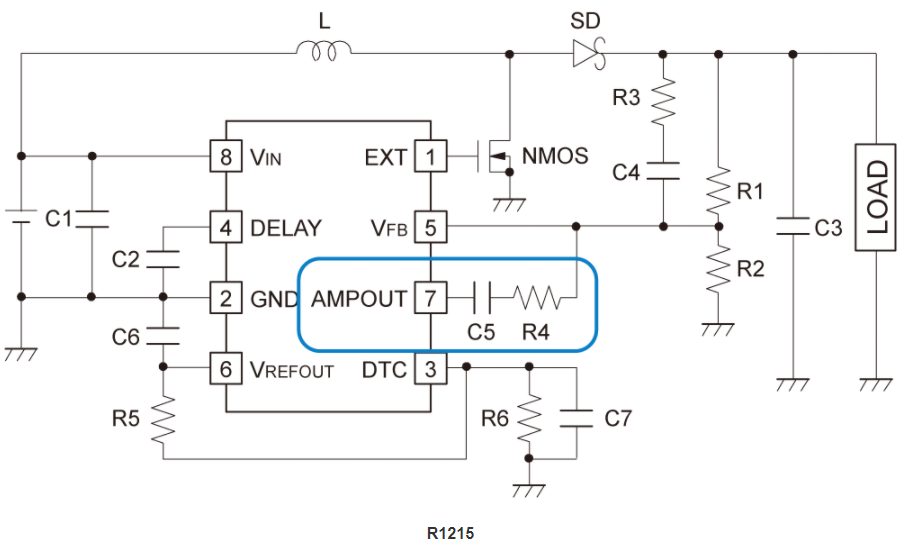

请通过将外部电容 (加速电容) 和电阻连接到AMPOUT引脚来设置此类产品的相位补偿。
具有内部相位补偿的产品的响应在某些操作条件下可能不是最佳的,因为这些产品的相位补偿设置优先考虑电路在所有条件下的稳定性。另外还有可用于选择外部部件 (电感器和输出电容器) 的指南。
在输入电压,输出电压,输出电流,电感,输出电容和振荡器频率等实际工作条件下,具有外部相位补偿的产品的响应和稳定性是最佳的。
另外,请根据产品规格中描述的推荐值和公式选择用于外部相位补偿的电容器和电阻器,并在运行条件下通过评估注意调整。
