PWM控制和VFM控制
发布时间：2021-11-02 栏目行业：常见问题 浏览次数：
Q: PWM控制和VFM控制
A: 理光的DC/DC转换器采用脉冲宽度调制 (PWM) 控制或可变频率调制 (VFM) 控制。 VFM也称为脉冲频率调制 (PFM)。
PWM 控制
振荡器频率恒定，脉冲宽度 (占空比) 根据输出负载量而变化。
VFM 控制
脉冲宽度 (占空比) 是恒定的，振荡器频率根据输出负载量而变化。
VFM控制和PWM控制的特征如下所述。
| 振荡器频率 | 脉冲宽度 (Duty) | 轻载条件 | 噪声抑制*1 | ||
| 效率 | 纹波电压 | ||||
| VFM 控制 | 变化的 | 恒定的 | 好 | 高 | 困难 |
|---|---|---|---|---|---|
| PWM 控制 | 恒定的 | 变化的 | 不好 | 低 | 简单 |
*1VFM控制的噪声抑制可能很困难，因为振荡器频率不一致并且会影响噪声水平。 PWM控制的噪声抑制相对容易，因为振荡器频率是恒定的，并且它不会影响噪声水平。
理光的DC/DC转换器包括仅由PWM控制操作的产品，以及可根据负载条件在PWM模式和VFM模式之间自动切换的产品。

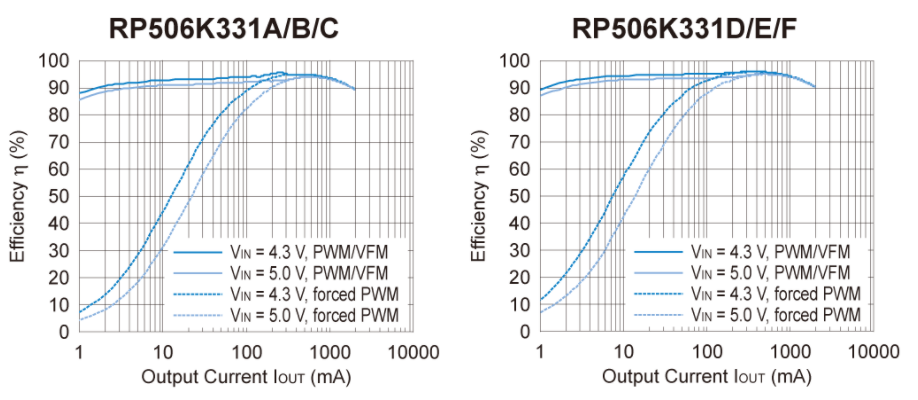

RP506K 效率 vs. 输出电流
强制PWM控制
一般PWM控制DC/DC转换器可能导致Lx电压振铃，因为在低负载条件下存在零电流周期以防止反向线圈电流。
然而，强制PWM控制DC/DC转换器不会通过在低负载条件下强制它们进入PWM控制而引起振铃。

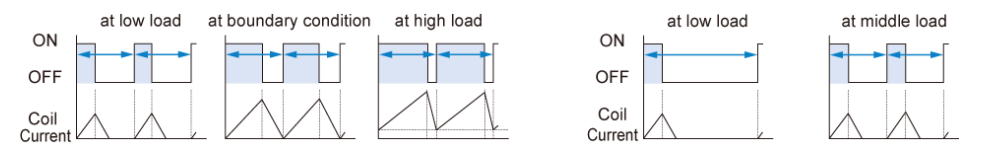

一般PWM 控制
强制 PWM 控制
理光强制PWM控制DC/DC转换器能够在PWM和VFM控制之间自动切换。如果您更注重电源电流和效率，请选择自动PWM / VFM切换模式。
在这种情况下，DC/DC转换器在低负载条件下以VFM控制运行。 如果您希望在低负载条件下不出现振铃并以恒定频率工作，请选择固定强制PWM控制。
