理光R1204系列DC-DC开关稳压器

全新包装/正品保证/海量现货/售后无忧

产品名称:DC-DC开关稳压器

产品系列:R1204

代理品牌:日本理光

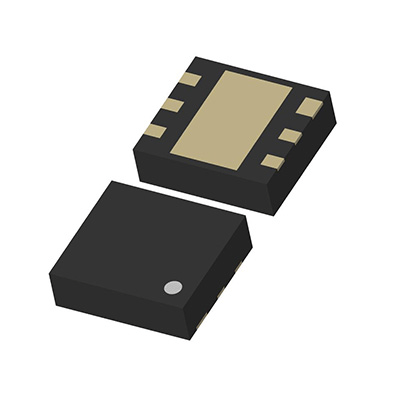

产品封装:DFN(PLP)1820-6,TSOT-23-6

交期时间:现货一般当天交货,预定1-7天交货.

发货货仓:深圳福田华强北

热门标签:dcdc直流稳压器,dcdc稳压器厂家,三端dcdc稳压器,开关稳压器

咨询热线:0755-23481161 在线咨询

资料下载:理光_R1204系列_消费品用_产品规格书

产品概况 产品特点 相关下载

【功能介绍】
R1204系列。

用于白光LED/PMLED的和通用型的脉宽调制/电压调频升压DC/DC转换器。

R1204系列是基于CMOS的PWM/VFM升压DC/DC转换器,经过优化,可用恒流驱动白色LED和PMOLED。
有两种类型。A/D/G/H版本针对恒流白光LED的串/并驱动进行了优化,B/C/E/F版本针对PMOLED的通用或驱动进行了优化。

R1204包括欠压锁定电路(UVLO)、软启动电路和过压保护电路(OVP)、过热关断电路。只需使用电感、电阻器、电容器和二极管作为外部元件,就可以高效率地驱动PMOLED和白光LED。A/D/G/H版本可以使用反馈电阻(R1)设置LED电流。LED的亮度和软启动时间可以通过向CE引脚施加脉宽调制信号(200 Hz到300 kHz)来调整。除了DFN(PLP)1820-6,还有0.95 mm厚度的TSOT-23-6可供选择。
【规格/数据表】

项目

消费

输入电压范围

2.3 V to 5.5 V (6.5 V)

工作温度范围

-40°C to 85°C (125°C)

电源电流

Typ. 800 µA

待机电流

Typ. 1 µA

输出电压范围

Externally Adjustable: Max. 40.2 V

反馈电压

0.2 V (R1204xxxxA/D)
0.4 V (R1204xxxxG/H)
1.0 V (R1204xxxxB/C/E/F)

反馈电压精度

±10 mV (R1204xxxxA/D/G/H)
±15 mV(R1204xxxxB/C/E/F)

驱动器导通电阻

Typ. 0.8 Ω

振荡器频率

Typ. 1 MHz (R1204xxxxA/B/C/G)
Typ. 750 kHz (R1204xxxxD/E/F/H)

最大占空比

Min. 91% (R1204xxxxA/B/C/G)
Min. 92% (R1204xxxxD/E/F/H)

封装

DFN(PLP)1820-6, TSOT-23-6

【说 明】
如需更多相关产品规格书、原理图、封装图、管脚图、电路图、选型表、停产表、命名规则、宣传彩页等资料,可到相关下载、帮助支持版块页面进行下载。
如果您依然无法在本站找到您想要的相关产品资料,建议您联系本站在线客服咨询,感谢您的支持。

【品质/封装】

产品名称对应封装标注信赖性
R1204Kx12x-TR



DFN(PLP)1820-6R1204KR1204K
R1204Nx13x-TR-FE



TSOT-23-6R1204NR1204N-FE

有关产品的详细信息,请参见数据表。
封装文件包括封装尺寸,卷带规格,卷带盘尺寸,功耗和建议的焊盘图案。
请联系我们以获取未发布的可靠性信息。
